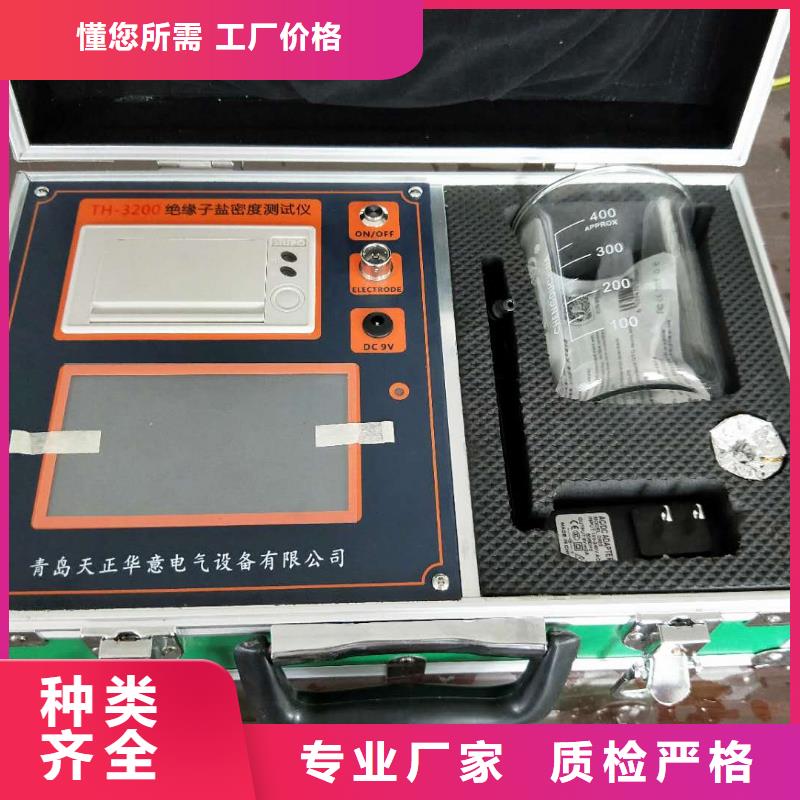

四平绝缘子盐密度测试仪青岛天正华意电气设备有限公司手册说明尊敬的顾客，您好！首先衷心感谢您选购本公司的智能电导盐密测试仪产品。为了帮助您尽快熟练使用仪器，请您务必详细阅读本使用说明书。本手册主要介绍“XXX 智能电导盐密测试仪”的使用方法，请您遵守并按规定使用本产品，以确保仪器良好运行。?请遵守电力工业的工器具性试验规程，勿在易燃、易爆、潮湿等恶劣环境下操作；?仪器用外接电源供电时，请使用本仪器专用电源适配器接市电220V，在插拔电源时，应小心谨慎，避免触电；?仪器用内置电池时，使用6节5号1.5V干电池。 应避免新旧电池混用，并定期检查电池电量。长期不使用仪器时，请卸下电池。?未经本公司许可，请勿拆卸该仪器。本仪器内部设置非法拆机自毁程序，如因擅自拆卸仪器而导致仪器功能失效，则不予保修和退换。?本公司的服务宗旨是“为客户提供尽善尽美的服务”。为保证产品功能不断改进和完善，本仪器规格可能不定期更新，因此您使用的仪器可能与说明书有些许差别，恕不另行通知。如果您有疑问请致电本公司售后部，也可访问本公司网站了解更多信息。

四平便携式盐密测试仪的厂家-天正华意电气设备有限公司 <四平>天正华意电气设备有限公司

四平绝缘子盐密度测试仪设备参数温度补偿：温度补偿是将电导率测量值补偿为20℃时的值。标准溶液电导率：校准电极时使用的标准溶液的电导率。电极常数：电导电极的规格，出厂均已标定，请输入电极上的标定K值。日期时间：输入当前时间，按“保存”键更新眉头时间。背光设置：拖动进度条调节背光亮度。3.3.3饱和盐密绝缘子表面在长期积污过程中，经历积污(冬季)——清洗(雨季)——再积污(冬季)——再清洗(雨季)……这一循环往复，表面盐密不断增长。一般经若干年可达到动态平衡状态，该状态下的盐密值可视为饱和盐密。平均年度盐密：取3年的平均年盐密值。雨后盐密：雨季后测得的盐密值。3.3.4绝缘子出厂提供了20个常用绝缘子型号及表面积信息，用户可根据实际情况对其进行修改，在测量页调用自定义的绝缘子信息。3.4记录查询的使用3.4.1记录列表提供查询保存在内存中的记录概要，每页可检索10条记录信息。3.4.2记录详情提供查询保存在内存中的单条记录详细信息。4、维护保养1) 电导电极在使用前应用蒸馏水或去离子水浸泡，祛除电极表面的污物。用后也要用蒸馏水清洗干净，干后收藏。要保持电导电极的清洁。2) 电导电极的电极头容易敲碎。测量时，小心勿碰撞容器，以免损坏。3) 长时间不用时请将电池电量充满后存放，并定期给仪器充电。5、售后服务1) 仪器自售出之日起一个月内，如有质量问题，由我公司免费更换新仪器。2) 仪器一年内凡质量问题由我公司免费维修。3) 仪器使用超过一年，我公司负责长期维修，适当收取材料费。4) 若仪器出现故障，应寄回本公司修理，不得自行拆开仪表，否则造成的自损我公司概不负责。5) 如购销合同另有约定的，以合同为准。注：由于电极为易损物件，不在保修范围内。单位名称：青岛天正华意电气设备有限公司

四平绝缘子盐密度测试仪高压输电线路绝缘子的绝缘情况，是直接关系到线路稳定运行的大问题。绝缘子一旦出现脏污、雷击或其它原因引起的绝缘情况恶化，就必须进行清洗或更换，否则就会造成闪络跳闸事故。因此按照相关标准规定对运行中的绝缘子需要进行定期、有效的检测。根据DL／T626-2005《劣化盘形悬式绝缘子检测规程》，其中一种行之有效的方法是对运行中绝缘子串的电压分布的检测，即测量每片绝缘子两端的分布电压，所测结果与值进行比对或相邻绝缘子片分布电压值进行比对从而找出劣化绝缘子。TH-2001绝缘子零值（也称分布电压）测试仪即为满足此需求而设计研发，可以对运行中的盘型悬式绝缘子两端分布电压进行的测量。二、功能说明1 分布电压测量本检测仪采用抗干扰技术实现了对运行中绝缘子分布电压的精准测量，且仪器本身具高电压耐受能力。仪器检测发射机通过通用角度可调卡扣接头与绝缘操作杆连接，适用耐张、悬垂等不同角度的测量需求。2 远距离传输功能本检测仪由检测发射机和手持接收机两部分组成，测量时由手持发射机采集绝缘子两端分布电压信号，经模数转换变为数字信号经处理之后通过以无线方式传输给手持接收机，手持接收机接收到数字信号经计算处理终得到测量结果并在屏幕显示。无线传输方式使得检测过程更加方便快捷。3测试结果存储功能本仪器可将测试结果存入U盘，方便以后查询。进行测试时按照仪器提示依次输入杆塔号、回路号、相别、和串号。输入完毕开始进行测试，仪器自动根据测量结果统计每串片数。并按照绝缘子片号存储每片测量结果。4历史数据查看及分析功能本仪器可在数据接收机端查看存入U盘的历史数据，并列出绝缘子串电压分布曲线。

<四平>天正华意电气设备有限公司 四平便携式盐密测试仪的厂家-天正华意电气设备有限公司 <四平>天正华意电气设备有限公司

四平绝缘子盐密度测试仪测量功能的使用3.2.1基准值校准一般使用去离子水或蒸馏水。也可以使用质量合格的饮用纯净水，但以电导率小于10us/cm的水为宜。如使用饮用纯净水，则需要点击“校准”将溶液的盐密值作为基准值。3.2.2盐密值、灰密值的测量1)将清洗绝缘子后的溶液倒入仪器的检测口。2)按下开机按钮使仪器开机，仪器开机，在“溶液体积”选项框中选择冲洗绝缘子所用蒸馏水的体积。3)在“绝缘子”选项框里选择被测绝缘子的型号，如没有该型号可进入“参数”-“绝缘子”页，修改绝缘子型号及表面积。4)选好参数后，可按“搅拌”按钮，仪器开始进行灰密度测量，测量完成后，可插入电极，将电极放入溶液中静置，待测值稳定后，可保存或打印测试。插入电极后严禁按“搅拌”按钮，否则会损坏电极。3.2.3排水及清洗将排水管插入排水孔，按下“排水”按键即可将被测溶液从排水管排出，待被测溶液全部排出后，再加入500mL蒸馏水，点按清洗按钮仪器即开始进行自动清洗，直到容器内所有蒸馏水排尽后，恢复“排水”按键，拔出排水管。3.2.4测量结果打印点按“打印”按钮可将此条检测结果打印出来。 3.2.5测量结果保存点按“保存”按钮，仪器将当前检测结果保存在仪器内部。3.2.6更换打印纸按下打印机面板上方卡扣，打印机面板弹起，放入打印纸，按下打印机面板即可。3.3参数设置的使用设置完成后，应按“保存”按钮，保存当前选项卡信息，若想恢复出厂值，可按“恢复出厂”按钮。“返回”按钮将返回上一级界面。3.3.1基本参数盐密基准值：在测量页点“校准”按钮后会自动保存溶液的初始盐密值作为“盐密基准值”，也可以用户自定义。灰密基准值：在测量页按“校准”按钮后会自动保存溶液的初始灰密值作为“灰密基准值”，也可以用户自定义。带电系数：带电与非带电ESDD的比值，盐密测量结果将乘以它，实际值应由当地电力研究部门提供。

四平绝缘子盐密度测试仪测试步骤 选取绝缘子带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。25B5.2 配置溶剂建议选用去离子水，即蒸馏水，或者饮用纯净水，要求其电导率小于10μS/cm。取水量过少时，会造成污秽中的可溶性盐份未能全部溶解。建议取水量参照下面2种方法之一。方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。当被测绝缘子（包括悬式绝缘子及支柱绝缘子的单元裙段）的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量如下表：绝缘子表面积与盐密测量用水量的关系面积(cmPP2PP) ≤1500 ＞1500～2000 ＞2000～2500 ＞2500～3000用水量(ml) 300 400 500 600方法二：按每平方厘米表面积用水0.2ml计算总用水量。26B5.3 擦试表面污秽建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。以纱布和蒸馏水为例，擦拭步骤如下：1、取两片纱布侵入上述7.2中配置好的蒸馏水中，再用洁净镊子把水挤干后取出。2、使用片湿纱布擦拭绝缘子，直至绝缘子表面基本洁净。3、使用第二片湿纱布擦拭绝缘子，直至绝缘子表面完全洁净。注意事项：湿纱巾取出时以不滴水为宜，保证在擦拭时溶液不流失，否则测试结果会有偏差。27B5.4 溶解将上述沾有绝缘子污秽的取样巾放入准备好的去离子水中，充分搅拌，使污秽充分溶解在去离子水中，得到污秽溶液。注意事项：未溶解物质为非可溶性物质，其对测试结果没有影响。28B5.5 测试将电极插入溶液中，打开仪器，点击“开始测试”，进入测试页面，等待2分钟后再读数。本仪器内置智能电导附盐密度的计算公式，可以直接读出盐密值。注意事项：1、将电极长度的1/3以上插入溶液，过短将会影响温度测量。2、测试时不宜让电极接触杯壁，以免影响电导值和温度值。 打印上述步骤完成后，本次测量即完成。点击“打印”，可以打印测量结果；

四平便携式盐密测试仪的厂家-天正华意电气设备有限公司 <四平>天正华意电气设备有限公司

四平绝缘子盐密度测试仪操作程序1.准备工作：将进水口与出水口用细且短的软管连接；将排水口和溢水口用粗的软管连接；2.打开水箱上盖，注入清洁的凉水，当水面高度与溢水口的下端齐平时停止加水；3.将抽头II使用配置的黄色橡皮管和夹子堵住。将抽头I与抽滤瓶的抽滤嘴用白色长橡胶软管连接。布氏漏斗和橡皮垫置于抽滤瓶上；4.将滤纸放在漏斗的底部，并尽量贴近滤斗壁和底部。操作要领：将滤纸平放于漏斗上，保持滤纸多出漏斗外围的部分分布均匀，将多余的部分向上折起，形同睡莲叶状，然后将滤纸放于漏斗底部。到入少量的水将滤纸浸湿，然后带上手套用手指轻轻的将滤纸与漏斗壁磨平贴紧，保证漏斗壁与滤纸之间没有气泡或间隙，这样抽滤的效果会好很多；5.抽滤开始：将需要过滤的溶液倒入漏斗中，溶液高度不能超过滤纸。打开抽滤机开关，指示灯亮即开始工作。在抽滤的同时，不断向漏斗中添加溶液，保持溶液的高度稍低于滤纸上边缘为佳；6.抽滤完成后，再保持抽滤状态2分钟，以尽量减少滤纸中的水分。将滤纸在漏斗中对折2次成90度扇形后取出。放于干燥箱或培养皿中等待干燥。 III、常见故障及维修故障原因维修办法不抽真空 1.真空装置被异物堵塞 去掉真空头异物2.吸气管路漏气 密封管路3.真空表失灵 清洗表后密封螺丝键槽不启动电机 1.线路不通检修更换线路2.保险丝管烧断检修更换保险丝管（5＊20、20A）水泵不抽水 1.水泵叶轮被污水锈结打开泵头，清锈结，换清水2.水泵叶轮打碎打开泵头，更换新叶轮3.水箱水没加到位置重新加水（加水至淹没泵头位置)备注：在开机前转动电机风叶，以免电机卡住不动。

四平绝缘子盐密度测试仪功能说明5.1主界面按键详解:开始测量 进入测量界面参数设置 进入参数设置界面查看记录 进入查看记录界面本机信息 进入本机信息界面5.2 测量界面按下开始测量按键，仪器进入测量模式。如未插电极，仪器提示“请接入电极”。测试完成后按“保存结果”键保存结果或“打印结果”键打印。界面如下:数据详解：数据名称 测量值 单位 备注盐密度 自动减去基准值电导率 单位：微西门子每厘米温度 放置2分钟温度稳定污秽等级(Q/GDW 1 详见附录B。显示值以灰密度大于2mg/ cm2为前提。污秽等级 详见附录A。统一爬电比距 22~25 mm/KV 实际爬电比距大于此值为。按键详解:打印结果 将当前测试的结果直接打印出来保存结果 将当前测试的结果保存5.3 (1)参数界面(界面1)触屏按对应条目选择修改对象，字体背景色为黑色。按“更改参数设置”键进入修改状态(界面2)。参数设置完后选“恢复出厂”会设定成默认参数。注意参数一旦设定完成下次开机时参数即为设定值(不再是默认值除非恢复出厂)。参数详细说明:参数名称 默认值 取值范围 单位 备注溶液体积 实际用水量＞＝表面积＊0.2ml表面积 1450 100-9999 cm2 单片绝缘子上下总表面积基准值 0-实际值 原始溶液含盐量，修改时仪器首先会自动测量。电极常数 标注实际值 电极上标定的K值带电系数 带电与非带电ESDD的比值重置时间 标准时间 当前时间出错时可修改按键详解:更改参数设置 更改当前选中的对象参数恢复出厂

四平绝缘子盐密度测试仪系统供电：可选择外接电源适配器和内置干电池供电两种方式，两者同时存在时，系统自动切换为外接电源供电，节约干电池电量。15B2.4 功能菜单（主菜单）★ 时间日期--实时显示系统当前日期和时间。★ 信息窗口--显示测量信息、设置信息、打印及数据管理等。★ 功能指示区--仪器主要功能指示区。★ 按键选择区--按下F1-F4键，实现对应功能的按键区。16B2.5 技术指标测量范围 盐 密 0.001~9.999 mg/cm2温 度 0~100 ℃电导率 0~100000 us/cm测量精度 盐 密 分辨率0.001位，满量程精度优于±1％温 度 分辨率0.1位，精度优于±0.5℃电导率 分辨率为所用电极量程1/1000，满量程精度优于±1％信息输出方式 TFT液晶 320×240真彩TFT液晶屏，实现良好的人机信息交互打印机本地打印机直接打印测量数据USB通信 连接USB端口到PC端，以U盘模式读取测量数据使用条件电 源 AC：220V±10％DC：6节5号1.5V干电池环境温度0~＋50 ℃相对湿度≤80％ RH存储条件环境温度 -10~＋55 ℃相对湿度 ≤95％ RH 外观参数体 积 330mm×280mm×132mm重 量约2.5 kg三、供货范围基本配置：可选件：仪器主机一台电极(K＝1.0)一支USB数据线一条5号碱性电池6节（1.5V）电源适配器一个热敏打印纸2卷纱布一包防水箱一个使用说明书一份合格证、保修卡 特别提示：1.建议对不同等级电导率的溶液使用不同的电极，以提高测量精度。2.溶液电导率为1—200μs/cm时，选用电极常数为0.1的铂电极。3.溶液电导率为200—2000μs/cm时，选用电极常数为1.0的铂电极。4.溶液电导率为2000—10000μs/cm时，选用电极常数为10的铂黑电极。

<四平>天正华意电气设备有限公司 四平便携式盐密测试仪的厂家-天正华意电气设备有限公司

四平绝缘子盐密度测试仪 绝缘子电阻测试仪一、产品简介高压输电线路绝缘子绝缘电阻值的大小，是直接关系到线路稳定运行的大问题。绝缘子一旦出现零值或脏污，就必须进行清洗或更换，否则就会造成闪络跳闸事故。目前，检测绝缘子的方法和工具很多，但是都属于定性检测，不能准确检测出每一片绝缘子的绝缘状况，起不到检测的作用。而绝缘子电阻测试仪（以下简称测试仪）是高性能定量检测与分析的仪器，该仪器操作方法简单、快捷，能够带电定量地准确测量出每一片绝缘子的电阻值，同时能准确区分已经漏电但尚未击穿处于临界损坏的绝缘子，并将测量结果以数据形式实时记录存储显示，对低值绝缘子能自动报警。 绝缘子电阻测试仪是在TH型系列绝缘子电阻测试仪的基础上升级而来。实现了在带电情况下测量绝缘子电阻，并增加了存储查询功能，可以自动以杆塔、相别、串号为单位存储所测绝缘子阻值，便于快速测试和后期查询。同时可根据不同气象条件下对整串绝缘子的检测数据，分析整串绝缘子在不同气象条件下的绝缘状态，为查找不明原因的闪络事故提供了一个有利的手段；还可根据整条线路的全部检测数据，实现对整条线路绝缘子进行统计分析，从而了解整条线路绝缘体系的性，并对其进行有效的评估，根据评估结论进行绝缘体系的改造与建设。

---
