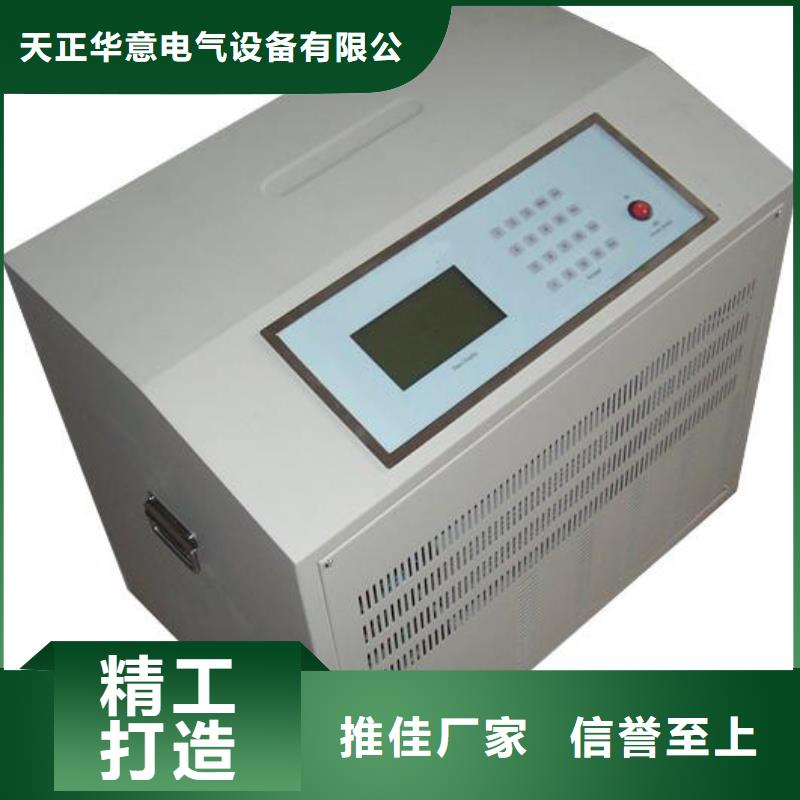

蓄电池充放电测试仪规格参数适用蓄电池DC10-456V 放电电压DC10-456V放电电流0-30A工作模式单机模式，并机主机模式，并机从机模式，远端受控模式保护性能电池测试电压过压保护，欠压停机，过流保护，反接保护，65℃过温保护，并具有LCD提示，蜂鸣器告警控制精度放电电流≤±1％；组端电压≤±0.5％；PC机通信RS485接口，USB接口数据保存容量内置SD卡8G容量 ，转存U盘16G容量工作环境散 热强制风冷温 度工作范围：-5～50℃ 贮藏温度：-40～70℃湿 度相对湿度0～90％（40±2℃）海 拔额定海拔4000米噪 音﹤75dB工作电源电 压工作电源：单相AC220V （–20％～＋30％），频率:45～65Hz；充电电源：参考铭牌参数或机箱标识耐压测试输入－机壳：2200Vdc 1min输入－输出：2200Vdc 1min输出－机壳：700Vdc 1min安 全 性满足EN610950接 线交流输入国标公插座，适用1～1.5mm2电缆放电电流线电缆快接插头（红正黑负），具体尺寸参考“发货清单”并机电缆（选配）2米6芯水晶插头线备注：其他电压等级及电流等级仪表可咨询我公司二、基本工作原理2.1蓄电池测量原理由于蓄电池电化学反应的复杂性，以及各种材料、结构、制造工艺及使用环境的不同，致使不同厂家蓄电池的特性存在较大差异，即使同一厂家生产的蓄电池,其单体特性也会有一定的离散性。迄今为止，世界上尚没有一种简单有效的方法能够对电池性能进行快速准确的判定。

蓄电池充放电测试仪内置多种放电模板：仪器内置多达6组（可扩展）测试模板供选择，测试更便捷。也可自行对测试模板进行修改和调用。?数据转存：主机配置U盘数据转存，数据分析软件可对数据进行解析，并支持报告生成。二、技术指标2.1 产品外观尺寸型号TH-220V/200A蓄电池放电测试仪外形重量主机XXX(kg)尺寸(单位：mm)625x265x500mm(长x宽x高)2.2 产品技术性能电源输入-交流交流220V，频率范围为40－60Hz。主机操作方式触摸屏显示屏7寸TFT液晶屏，电阻触摸屏，分辨率1024x600数据通讯RS485x1（默认不开放）内部数据存储128MBit电压测量精度±0.5％FS＋0.1V 电流测量精度±1％FS＋0.1A 组电压显示精度0.1V组电流显示精度0.1A放电电流控制精度±1％FS放电电压范围176-245Vdc放电电流范围0-200A主机保护过温、过流、电流失控触发停机保护停机执行机构直流空气断路反接保护支持异常保护电源线掉电、主电缆掉电过温保护电阻箱过温85℃；散热器过温100℃报警提示液晶显示＋蜂鸣器。测试耐压测试交流输入-机壳：2200Vdc 1min 交流输入-机壳直流输入-输出：2200Vdc 1min 直流输入-机壳工作环境散热强制风冷温度工作温度范围：-5~50℃；贮藏温度：-40~70℃湿度相对湿度0~90％（40±2℃）海拔额定海拔2000米三、测试步骤3.1 测试步骤介绍步：连接单体电压采集器。（需选配有单体单体采集模块）第二步：蓄电池组放电开关，拨到分的位置(防止放电电缆反接，损坏仪器)。第三步：把放电线一端连到主机，另一端连到电池组两端。（注意红正黑负）第四步：把整组电压测试线连接到电池组两端。
