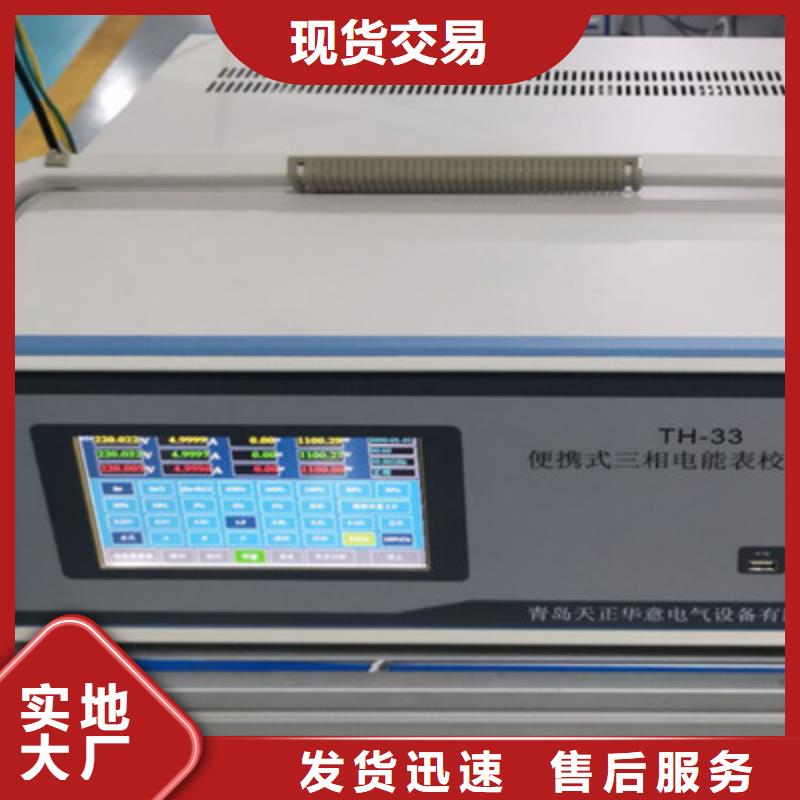

抚顺三相电能表校验装置三相电能表便携式装置内置多功能信号发生器采用DDS技术大规模FPGA与ARM嵌入式系统组成；能产生6路独立可调的输出信号，其中三路电压、三路电流；同时也是装置的主控系统，通过一路RS232口与PC连接，第二路RS232与误差处理系统连接；同时通过485通讯口控制电流回路的量程切换，还通过第三路RS232口与三相标准表通讯。内置7英寸彩色触摸液晶屏，64M电子存储器，可存储1000块电能表的误差数据，模块化的操作功能，友好的人机界面。配置一个USB口，可通过U盘，对系统升级和导出误差数据，也可外接鼠标进行操作。后面板左上方的五芯航空插头为内置标准表的脉冲输出口，可输出标准表的高频和低频；中间的RS232为三线串口通讯线，可与电脑联接；左下方三个航空插座为三块被校表的脉冲输入端；其他几个为，四个电压输出端，六个电流输出端。5.1：液晶界面说明：系统通电，经过初始化，进入开机默认界面：显示界面分三个功能模块：● 上方为电量参数显示部分；直接显示装置输出的电压、电流、相位角、有功功率、无功功率值；同时在右方还显示当前的时间、日期，频率和相序值。●中间部分为相应功能模块的操作按键，通过用手指触摸，可输入相应的功能。●下方部分为校表的功能模块，相应有：被校表参数设置、潜动试验、起动试验、误差试验、误差数据、更多功能和停止功能。通过切换不同的功能模块，中间部分也跟着对应变化。5.2：液晶屏的使用方法。例如：对被校表为 额定电压：220V。标定电流：5A。电表常数1200电流60A的三相四线有功电能表进行误差试验、潜动试验、起动试验的方法。

抚顺三相电能表校验装置数字合成正弦信号源输出的三相电压电流信号的相别、幅值、相位、频率，均软件可控。可由键盘或PC机控制实现电能表校验所需的负载点要求。标准锁相环电路和数/模转换器的高稳定度直流参考基准保证了输出正弦信号的长期稳定性。数字合成正弦信号源产生的电压和电流标准正弦信号，分别通过各自的反馈补偿调整电路送到电压功放和电流功放进行功率放大。放大的正弦电压信号经电压输出变压器升压后送到被校表和标准电能表。放大的正弦电流信号通过升流变压器升流后由装置的电流输出端子输出，串接标准表和各被校表电流线圈后回到升流器。输出电压、电流信号经电流、电压反馈采样互感器采样，反馈回功放前级的反馈补偿调整电路。装置的监视表（或标准表）提供输出实时监测。校验装置的软硬件设计，使输出电压、电流、相位、频率均具有满意的设置精度和调节细度，并具有较高的输出稳定度和较低的失真度。校验装置配置了由本公司自主开发的电能表校验系统软件，该软件需在Windows XP操作系统环境下运行。软件用菜单提示、视窗风格、功能强大，并提供多种检验报告打印格式供选择。

三相电能表检定装置2023已更新中标(今日/资讯)

抚顺三相电能表校验装置主表常数 — 指被测主表的标准电能脉冲常数；输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。副表常数 — 指被测副表的标准电能脉冲常数；输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。主表圈数 — 设置主表的校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。副表圈数 — 设置副表的校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。接线方式 — 指被测表计的类型，包括：三线有功、三线无功、四线有功、四线无功四种方式，用【←】、【→】键进行切换；输入方式 — 指被测表脉冲取样方式，包括：脉冲（光电）方式和手动方式两种，用【←】、【→】键进行切换；注意，用不同的脉冲取样方式时一定要将本参数设置为与之相应的方式，否则测试可能不正常；电流输入 — 指电流的取样方式以及不同取样方式下电流量程的选择，用【←】、【→】键进行切换；共包括：5A【内部CT】、5A【小钳】、25A【小钳】、100A【中钳】、500A【中钳】、400A【大钳】、2000A【大钳】7种方式，其中5A【内部CT】指内置电流互感器输入方式，此种方式精度高，但在现场时电流接入比较麻烦，一般在试验室采用此种方式；其它6中带钳的指钳形互感器输入方式，本仪器共支持3种钳表的使用，标准配置为小钳表（开口圆形，直径为8毫米，可选择5A和25A两种档位），第二种为中型钳表（开口圆形，直径为50毫米，可选择100A和500A两种档位），第三种为大型钳表（开口长园形，长端为125毫米，宽50毫米），钳表方式的优点是现场接入方便，不需断开电流回路，但精度较低。

<抚顺>天正华意电气设备有限公司

抚顺三相电能表校验装置数字合成正弦信号源输出的三相电压电流信号的相别、幅值、相位、频率，均软件可控。可由键盘或PC机控制实现电能表校验所需的负载点要求。标准锁相环电路和数/模转换器的高稳定度直流参考基准保证了输出正弦信号的长期稳定性。数字合成正弦信号源产生的电压和电流标准正弦信号，分别通过各自的反馈补偿调整电路送到电压功放和电流功放进行功率放大。放大的正弦电压信号经电压输出变压器升压后送到被校表和标准电能表。放大的正弦电流信号通过升流变压器升流后由装置的电流输出端子输出，串接标准表和各被校表电流线圈后回到升流器。输出电压、电流信号经电流、电压反馈采样互感器采样，反馈回功放前级的反馈补偿调整电路。装置的监视表（或标准表）提供输出实时监测。校验装置的软硬件设计，使输出电压、电流、相位、频率均具有满意的设置精度和调节细度，并具有较高的输出稳定度和较低的失真度。校验装置配置了由本公司自主开发的电能表校验系统软件，该软件需在Windows XP操作系统环境下运行。软件用菜单提示、视窗风格、功能强大，并提供多种检验报告打印格式供选择。

三相电能表检定装置2023已更新中标(今日/资讯)

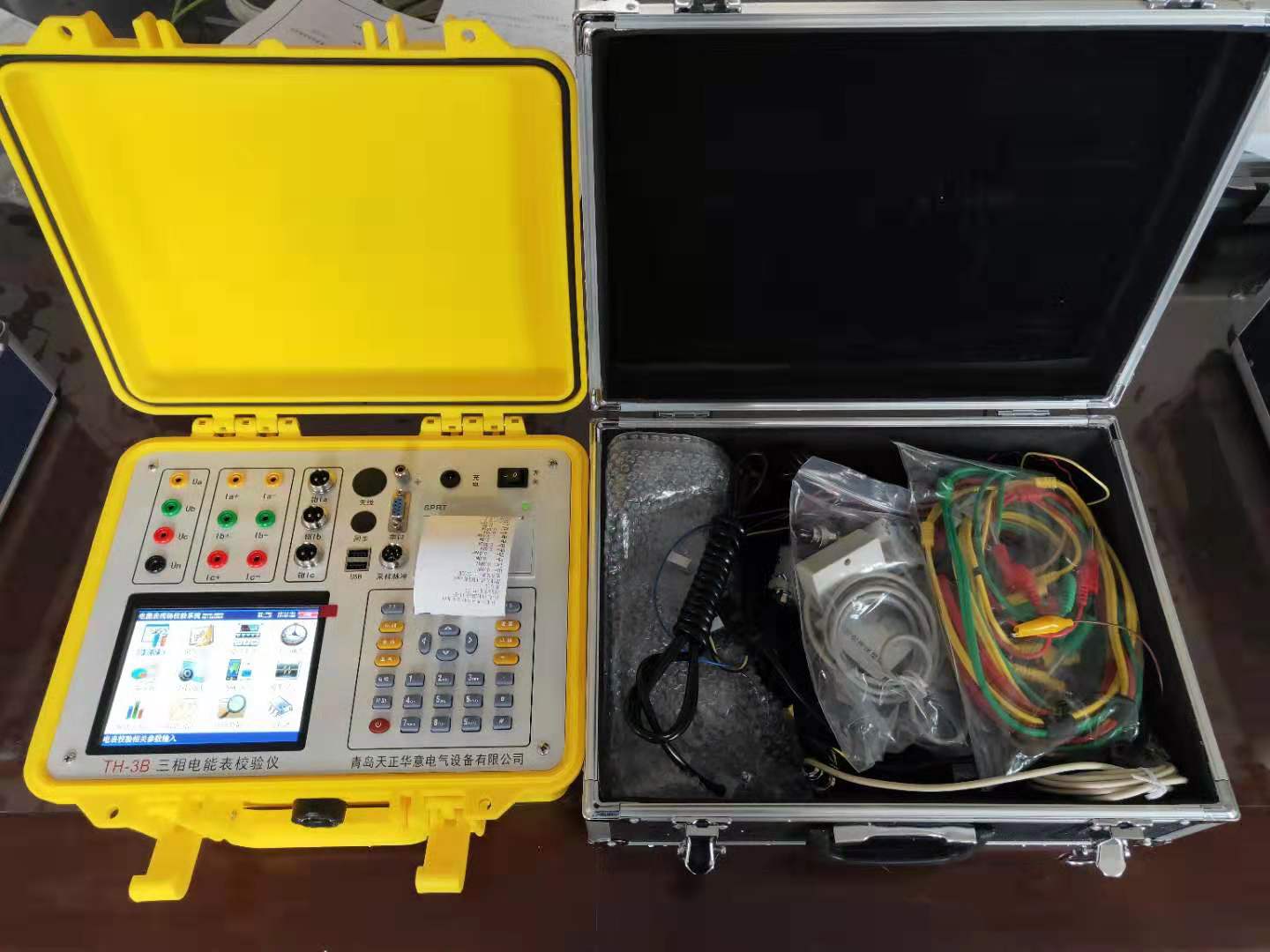

抚顺三相电能表校验装置多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。本机操作时中可以打开后部的支架放在桌面使用，亦可手持操作使用。为方便手持操作，本机可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。一

抚顺三相电能表校验装置说明了在正式使用装置校验电能表之前的准备工作，并帮助您熟悉装置的结构特点和装置的连接，以及装置的操作。● 装置工作原理简介TH-303系列三相智能电能表检定装置采用标准电能表法直接比较原理检定电能表，见图1-1。检定装置参照标准GB/T 11150-2001《电能表检验装置》、计量检定规程JJG597-2005《交流电能表检定装置》，并参考了行业标准DL/T 614-2007《多功能电能表》和计量检定规程JJG596—2012《电子式电能表》、国网智能电能表系列标准的要求设计和制造，并且充分考虑到供电、计量和电能表制造厂等不同用户的特点，完全能够满足您实际工作的需要。校验装置的稳定电压电流源由一体化的数字合成正弦信号源、高稳定度的智能功率放大器、电流和电压输出变换电路，工作电源电路、过载自动保护电路等组成，以及多二次绕组隔离互感器、分布式误差计算器、标准电能表、时基频率仪等标准仪器，以及PC机、键盘、通信模块等控制部件组成。校验装置采用了先进的直接数字合成信号技术。以功能强大的可编程数字逻辑阵列CPLD芯片和单片机为核心组成数字合成正弦信号源，预置45.000Hz ~ 65.000Hz频率范围、0~360°度相位的正弦信号的设定点。正弦信号的数字量参数存放于特定的存储器内，由一个3600倍频的时钟为周期寻址信号，取出数字量的正弦信号参数，由六路数/模转换器转换后，得到三相电压和电流近似正弦信号，再经过有源低通滤波，成为失真度小于0.2 ％的电压和电流正弦信号。

三相电能表检定装置2023已更新中标(今日/资讯)

抚顺三相电能表校验装置说明了在正式使用装置校验电能表之前的准备工作，并帮助您熟悉装置的结构特点和装置的连接，以及装置的操作。● 装置工作原理简介TH-303系列三相智能电能表检定装置采用标准电能表法直接比较原理检定电能表，见图1-1。检定装置参照标准GB/T 11150-2001《电能表检验装置》、计量检定规程JJG597-2005《交流电能表检定装置》，并参考了行业标准DL/T 614-2007《多功能电能表》和计量检定规程JJG596—2012《电子式电能表》、国网智能电能表系列标准的要求设计和制造，并且充分考虑到供电、计量和电能表制造厂等不同用户的特点，完全能够满足您实际工作的需要。校验装置的稳定电压电流源由一体化的数字合成正弦信号源、高稳定度的智能功率放大器、电流和电压输出变换电路，工作电源电路、过载自动保护电路等组成，以及多二次绕组隔离互感器、分布式误差计算器、标准电能表、时基频率仪等标准仪器，以及PC机、键盘、通信模块等控制部件组成。校验装置采用了先进的直接数字合成信号技术。以功能强大的可编程数字逻辑阵列CPLD芯片和单片机为核心组成数字合成正弦信号源，预置45.000Hz ~ 65.000Hz频率范围、0~360°度相位的正弦信号的设定点。正弦信号的数字量参数存放于特定的存储器内，由一个3600倍频的时钟为周期寻址信号，取出数字量的正弦信号参数，由六路数/模转换器转换后，得到三相电压和电流近似正弦信号，再经过有源低通滤波，成为失真度小于0.2 ％的电压和电流正弦信号。

抚顺三相电能表校验装置三相电能表校验仪是适用于现场或实验室的新型、综合性仪表，集电能表校验、谐波测试、电能表接线检查等功能于一身，是一款难得的高性价比仪器。功能特点?采用以高速浮点DSP处理器为核心的多处理器组合工作， 6通道同步保持16位ADC转换器，保证电压电流的同步计算。?采用8.4寸800×600分辨率工业级TFT液晶屏，显示清晰、美观、信息量大，可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。?采用按键和触摸屏结合的人机交互方式，操作方便。?具有144种错误接线判别（三相三线48种、三相四线96种）功能，并用文字准确清晰描述错误信息。?可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量，并用柱形图直观显示出来。?可以显示电压、电流各通道的波形。?内置电流互感器小2mA启动，在高供高计时，可空载进行电能表错接线判别。?内置大容量Flash存储空间，USB通讯接口，可以即插即用上传测试数据。?测试无盲区，可以测量国内外所有种类的电能表。?可以采用多种工作供电模式，既可以市电供电，也可以使用现场电网电源。

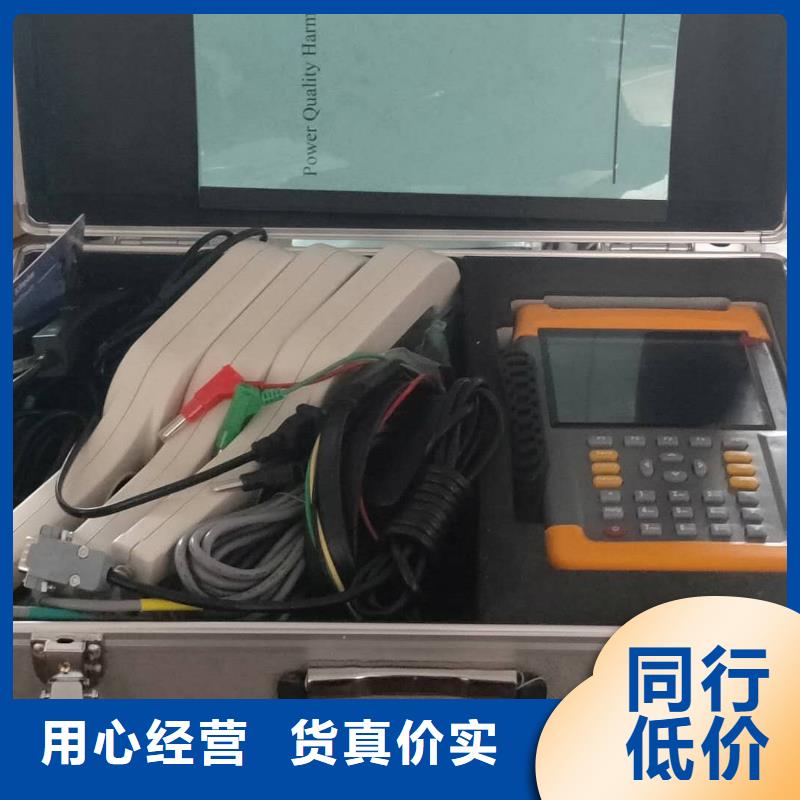

抚顺三相电能表校验装置 功能特点1仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动等电能质量问题为一体的高精度测试仪器。2、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测计量设备的综合误差。3、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。4、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。5、电流回路使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、的进行测量。6、可校验电压表、电流表、功率表、相位表等指示仪表以及单相的1A、5A的各种有功和无功电能表。7、可采用光电、手动、脉冲等方式进行电能表校验。8、测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动、电网谐波。9、可显示单相电压、电流波形。10、负荷波动监视：测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数。11、 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价12、可选配条码扫描器，对电表的条码进行自动录入。13、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。14、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理。15、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好16、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

<抚顺>天正华意电气设备有限公司 三相电能表检定装置2023已更新中标(今日/资讯)

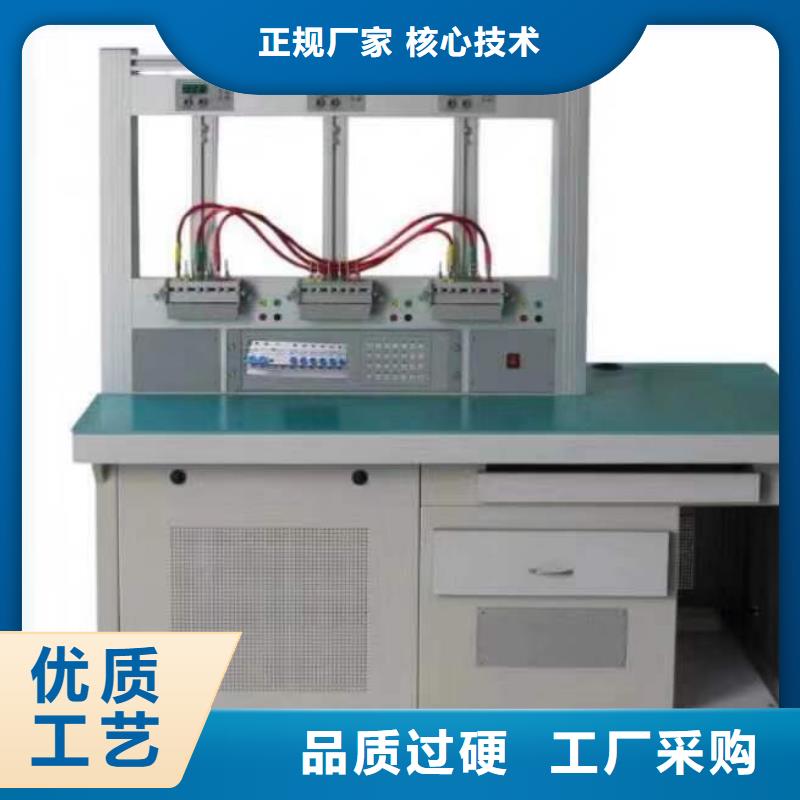

抚顺三相电能表校验装置三相台内部配置结构图b、功率放大器功率放大器采用了先进的集成功率运算放大器，并设计了完善的电压短路过载，电流开路过载保护及快速限流保护措施，使功率放大器能长期稳定可靠工作。c、测量 本装置采用标准电能表法（比较法）检验电能表，并采用电子补偿式电流互感器，提高了校验精度，使校表更方便。六、按键功能与显示状态检定人员通过台面上的专用键盘和显示窗口可以控制装置完成手动基本校表工作，方便调修。1、按键与显示共有93只键如图（3）所示，主要用来被校表选择（5键）；校验功能选择（11键）；选择电压量程和实验点（9键）；选择电流量程和实验点（38键）选择相位和频率（7键）；电压电流启停（7键）；输入数字键（12键）；复位键用于对装置进行总复位。按健之间有一定的联系，非法操作时，ABC分组显示灯会闪动表示误操作。显示器上共有9个数子显示窗如图（4）所示，左边两组6个显示窗为各相输出电压，电流百分值。右边三个分别为P、f、φ。2、加电后初始状态装置加电后的初始状态（也是总复位后的状态）是：电源置50Hz、0°、100V（）、5A（）量程、电压电流无输出有功三相四线制（P4）接线方式。3、电压电流输出功能 电压量程是四选一。电流量程是九选一。六相输出启停可用6只按健控制，按一次键指示灯亮，启动输出，在按健，灯灭，停止输出，“UI”键可控制六相同时启停。启动后输出的幅度可由调节电位器确定，并在显示器上显示六相输出百分比。电压有五个实验点，电流有十个实验点，开机后自动置于试点，这时若调节电位器使输出为，再按实验点键，可以方便地改变输出值，在不使用电流量程自动轮换功能（见下节）时，实际输出值等于（量程值）＊（显示值％）。电流实验点在键盘上共有三十个，对应不同COSφ／Sinφ实验点分为三排、但实际中只用十个，随着COSφ／Sinφ试点改变而换排，多余二十个是为自动实验选点所设。

---
