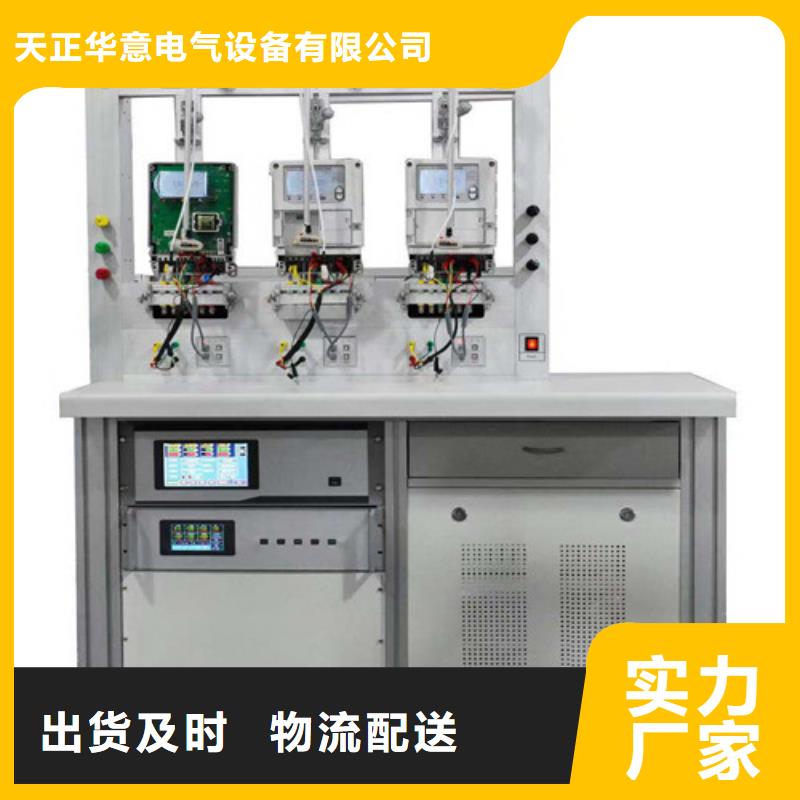

三相电能表校验装置多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。本机操作时中可以打开后部的支架放在桌面使用，亦可手持操作使用。为方便手持操作，本机可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。一

三相电能表校验装置?电能表误差校验在确保电压、电流通道接线正确，脉冲采集接线正确的情况下，在“综合界面-校表设置”界面单击“误差测试”触摸按键，进入“综合界面-误差测试”界面，如图2.6.1-1所示，开始对被校电能表进行误差校验。开始检验后，设定的圈数将会递减，减至0的时候，会计算电能误差，并且重新恢复设定的圈数，重新进行圈数递减。一直到再次减至0，重新计算电能误差。图2.6.1-1 综合测试-误差测试界面?保存校验结果当被校验电能表的误差稳定，并确认正确的反应了被校表的实际情况，需要保存测试数据时，单击界面的“保存数据”触摸按键，进行数据保存。保存的数据主要有该电能表的校表参数、当前电压、电流、功率等电测参数，向量图及接线判别结果、5次电能表误差、当前六路谐波、当前时间等数据。每条记录是以电表编号为基准的，所以为了防止记录的覆盖，保存不同的记录，请修改电能表编号。?拆除测试线、关闭工作电源当采用市电供电时，先拆除电压、电流、脉冲等测试线。然后关闭电源，拆除电源线。如果采用测试电网的电压通道供电，则先关闭电源开关，在拆除电压、电流、脉冲等测试线。
