三相标准功率源,【天正华意电气设备有限公司(吉林分公司)tianzh3611-3】为了确保您的权益,我们提供长达三年的质保期,让您购买无忧。我们的三相标准功率源经过严格的品质检测和生产工艺,确保每一款产品都符合标准和行业要求,联系人:杨经理,地址:平度市平安路2号。

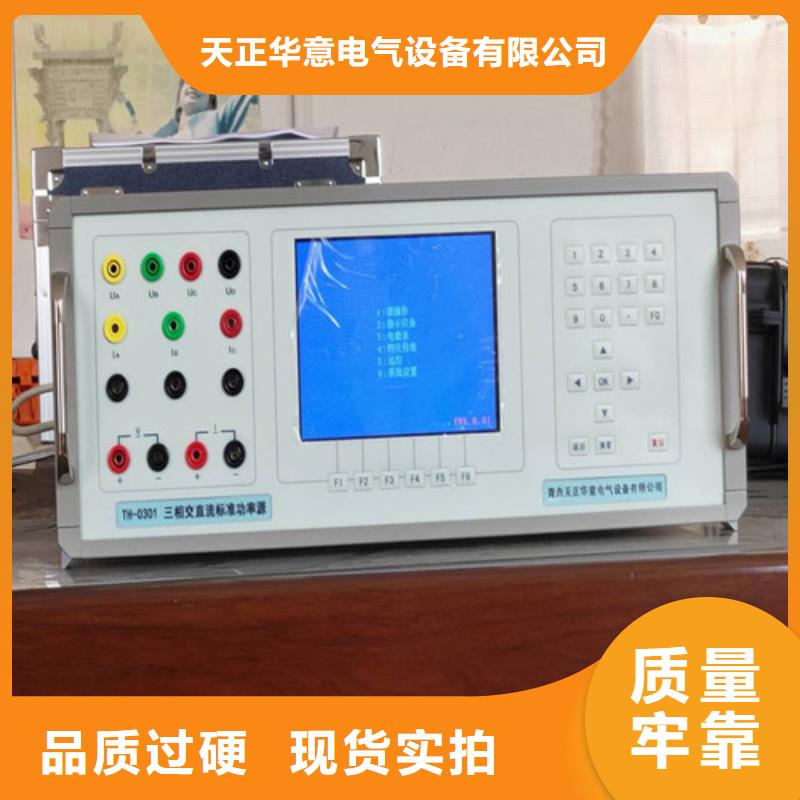

三相标准功率源主菜单开机后液晶显示器出现图3所示主菜单界面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。如交直流指示仪表校验的全部操作可在“2：指示仪表”中完成。5．3 源操作“源操作”分为“交流输出设置”操作和“直流输出设置”操作。功能是在装置输出范围内，在“交流输出设置”或“直流输出设置”界面中设置所需的输出电量。5. 3. 1交流源输出设置在主菜单中，按“1”键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”显示如图4。在这里，可根据需要对交流源输出进行设置。图的上半部分（输出检测）显示内置标准所测得的各相电压、电流、功率、功率因数（或角度）和三相总的有功功率、无功功率、功率因数及频率。其中：⑴ “总有功功率”显示与“总无功功率”显示会随接线方式是有功还是无功而变换位置。⑵ 频率栏中初始状态为标频50Hz。按屏幕下方“频率”键进入“交流频率输出设置”界面后，按“9”（市电/标频）键，可将频率由“标频”状态转成“市电”状态并且频率栏中显示“市电”。⑶ 在图4中按屏幕下方“因数”键进入“交流因数输出设置”界面后，按数字键“9”（因数/角度切换）键后，各相的“功率因数”显示会变换成“角度”显示。⑷ 由于屏幕空间有限，故所有界面“输出检测”中，总的有功功率、无功功率单位分别默认为“W”、“Var”,频率的单位默认“Hz”不再显示出来。图的中间部分（输出设置）显示装置当前所设置的电压、电流档位；相别、接线方式的状态；电量的幅值。图的下半部分（交流XX输出设置）是提示当前设置的对象和使用各数字键在当前界面中对应的功能。其中：“交流XX（XX为电压，或电流，或因数，或角度，或谐波，或频率）输出设置”是提示当前设置的对象。可通过按屏幕下方六个按键和右边的按键，根据提示选择不同的操作对象和操作方式。⑴ 在“交流电压输出设置”界面中：按数字键“1～5”是分别步进调节升或降，所设定相别（相别栏显示“ABC”时，为三相统一调节）的当前“电压档位”10％～0.005％幅值。

三相标准功率源 操作说明5．1注意事项：＊ 装置电源线的地线端或装置后板的“”大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 装置开机通电后，装置后板的“市电100V输出”接线端即有市电100V交流电压输出，请谨慎操作，以免电击。仅作校同步表时使用。＊ 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不能短路，电流输出不能开路。手动切换电压或电流档位时，需先将电压或电流降为零，然后再切换档位。＊ 装置的直流电流输出低端不能与装置的交流电压、直流电压输出低端共地。因此在使用直流电流时，请将被检表或标准表与装置的交流电压、直流电压输出端连接线断开，以防止因被检表或标准表内部电路原因而使装置的直流电流输出低端与装置交流电压、直流电压输出低端共地，造成直流电流输出不准确。＊ 使用直流电压75mV档位输出时，需用专用四芯测试导线，输出端在后板上（装置送上级部门检测时，此线必须携带）。＊ 装置在检定接线方式为三相三线的表时，被检仪表的B相电压输入端接装置电压的公共端Uo。装置检测交流单相表时，被检仪表输入端接装置的A相输出端。＊ 如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 按“存储”后数据存储未结束时，不可“复位”或中断电源，以免数据遭到破坏！＊ 进行初始化时，不可“复位”或中断电源，以免数据遭到破坏！＊ 关机的顺序是先将电压、电流信号退到零，再揿电源开关。

三相标准功率源 本装置是应市场需求,依据电网公司Q/GDW1826-2013《直流电能表检定装置技术规范》、JJG842-1993《直流电能表检定规程》而研制生产的新产品，本装置的输出电压可到800V,输出电流可到120A，并能连续长期工作。装置设有USB，可由PC进行操作，工作稳定可靠。显示器采用5.7英寸彩色液晶屏，图表字符显示清晰。2功能及特点2.1装置由直流电压标准源、直流电流标准源组成直流功率源,具备校准功能,能根据外接标准的示值, 修正标准源的输出值。2.2可检直接接入式和外附分流器式直流电能表、直流电压表、直流电流表、直流功率表。2.3可实现直流电能表的全自动和单点手动检定.可校验项目有:基本误差、起动试验、潜动试验、日计时误差。2.4 设有大容量非易失存储器,可存储1000块被检表的原始数据,以供查询和上传。
