天正华意电气设备有限公司-<天正华意> 当地 厂家新品【无线核相器】 回路电阻测试仪优良材质

无线核相器,【天正华意电气设备有限公司(辽宁分公司)tianzh3611-3】始终坚持以客户为中心,提供齐全的产品系列和服务体验。我们的无线核相器产品以性价比高、耐用可靠而广受客户信赖和好评。联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

无线核相器 高压开关柜带电指(显)示器核相探测器不用连接绝缘杆，装好探针，探针插入带电指示器核相，如果电压太低，将辅助测试线插头插入探测器充电孔，辅助测试线夹到接地端子或机柜门上。(此种方法为二次侧核相，其核相结果是否正确，要根据L1、L2、L3与母线的对应关系是否正确来判断。)开关柜PT、CT二次侧取电点核相探测器不用连接绝缘杆，装好探针，探针插入带电指示器核相，如果电压太低，将辅助测试线插头插入探测器充电孔，辅助测试线夹到接地端子或机柜门上。(此种方法为二次侧核相，其核相结果是否正确，要根据L1、L2、L3与母线的对应关系是否正确来判断。)10kV/35kV封闭式高压柜接线T头核相XY探测器连接绝缘杆，装上探钩，探测器接触T头核相，一般都可以不用装探钩接触核相。肘型头核相也可同样操作。五防开关柜核相探测器不能连接绝缘杆，也不要装探针或探钩；将被测开关柜的母排停电，或将手车摇出；再将探测器贴在母排或手车母线上，用松紧带将探测器捆绑固定在母排或母线上；探测器开机，然后开关柜通电核相。10kV/35kV变压器一次与二次间核相X探测器连接绝缘杆和探钩，挂在10kV/35kV变压器的一次线路上(10kV/35kV端)；Y探测器连接绝缘杆和探钩，挂在变压器的二次线路上（400V端）核相。五. 电池管理 及时给电池充电，长时间不使用仪表每3个月给电池充电一次。 警告！电池盖板没有盖好的情况下禁止进行测试，否则有危险。 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电量不足时，请及时充电，充满电后充电器指示灯转绿色。2．若更换电池，先确认仪表处于关机状态，松开接收器电池盖板的螺丝，打开电池盖板，换上新电池，或松开探测器底座的4枚螺丝，打开底座更换电池。注意电池规格极性，盖好电池盖板，拧紧螺丝。3．按POWER键看能否正常开机，若不能开机，请按第2步重新操作。4．若用户无法更换电池，请与厂家联系。

无线核相器35kV以上裸导线核相，请采用非接触方式，探测器逐渐靠近导线即可，否则有电击的危险，造成人身伤害或伤亡事故。接触核相：当裸导线电压低于35kV时，或110kV以下具有绝缘外皮的导线，可以将探测器探针或探钩接触导线核相。极低电压时，例如低于60V，必须接触核相。核相时，探测器自动调节电场感应强度，根据电场强弱自动增强和减弱信号放大倍数，便于线路密集的场所核相。非接触核相：当裸导线电压高于35kV时，探测器逐渐靠近导线(不用接触导线)，探测器感应到电场时发出“嘟--嘟--嘟”蜂鸣声，即可完成核相。自校验核相：去现场核相前可先在实验室或办公室做自校验，以确认仪表能正常工作。先将自校线插头插入220V电源插座，再将自校线的两个夹子分别接触XY探测器的探针或探钩，在同一条火线上自校验核相，主机指示为同相，若无信号，可能自校线插头插反，拔出重插即可。低压核相：若导线电压低于100V，可使用辅助测试线，圆孔端插入子机充电孔，鳄鱼夹端接地；导线电压高于220V禁止使用辅助测试线。相序判断：根据XY的度数来判断三相相序，120度左右正相序，240度左右反相序。测试时，严禁同时钩住2条裸导线，会引起2条裸导线短路，极其危险。三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图现场核相操作实例35kV以上高压裸导线核相探测器连接绝缘杆，绝缘杆全部拉伸，可以不用装探钩探针，探测器逐渐靠近导线，非接触核相，非接触核相时探测器尽量避开其他导线。35kV以下线路核相探测器连接绝缘杆，绝缘杆全部拉伸，探测器可以挂在线路上接触核相。380V/220V市电线路核相探测器前端接触带电线路即可核相，可以不装探钩探针，绝缘杆视其线路离地高度使用。100V以下线路核相探测器可以不用连接绝缘杆，探针或探钩接触导线核相，若电压太低，将辅助测试线插头插入探测器充电孔，辅助测试线夹到接地端子或机柜门上。

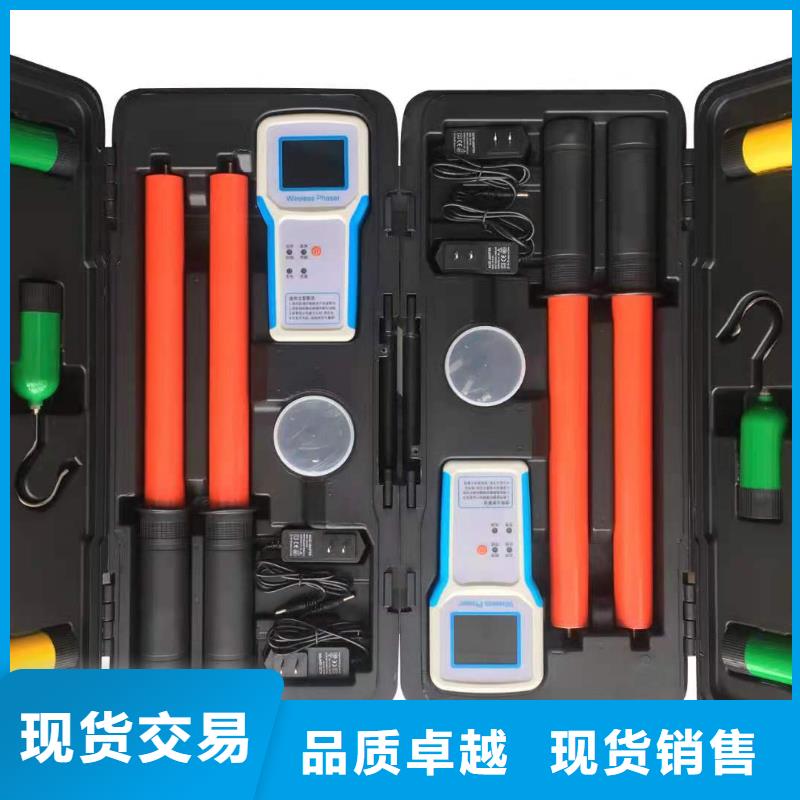

无线核相器无线高低压相序表又名全智能高低压语音相序表，简称高压相序表，由无线接收器、探测器、伸缩绝缘杆等组成。用于测量三相线相序、ABC之间相位差，也可以用于核相操作。接收器采用3.5寸真彩液晶屏，同屏显示相序结果、核相结果、相位、频率、电压、向量图指示，有“X信号正常、Y信号正常、Z信号正常、同相、异相”等语音提示，清晰直观。无线通讯距离可达100m，能对1V～550kV的交流电压线路测量相序、核相，其中35kV及以下的裸导线可以直接接触测量，35kV以上的裸导线采用非接触式测量，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加！本仪表同时具有高压核相仪、高压验电器、高压相序表、高压电表的功能，可以用于验电、相序测试，核相、测量电压、变压器组别判断等。
